Tại sao Khối thiết bị đầu cuối PCB lại cần thiết cho các kết nối điện đáng tin cậy?
Khối thiết bị đầu cuối PCBlà các thành phần quan trọng trong các hệ thống điện tử hiện đại, cung cấp các kết nối nối dây an toàn và có tổ chức trong tự động hóa công nghiệp, phân phối điện, thiết bị thông minh, hệ thống năng lượng tái tạo và điện tử tiêu dùng. Hướng dẫn toàn diện này khám phá các chức năng, cấu trúc, lợi ích, phương pháp lựa chọn, các vấn đề thường gặp, phương pháp lắp đặt và xu hướng trong tương lai để giúp các kỹ sư, nhà sản xuất và người mua đưa ra quyết định sáng suốt.
Mục lục
- 1. Tìm hiểu về khối thiết bị đầu cuối PCB
- 2. Khối thiết bị đầu cuối PCB hoạt động như thế nào
- 3. Các loại khối thiết bị đầu cuối PCB chính
- 4. Vật liệu và xây dựng
- 5. Ưu điểm chính
- 6. Ứng dụng phổ biến
- 7. Cách chọn khối thiết bị đầu cuối PCB phù hợp
- 8. Những sai lầm người mua thường mắc phải
- 9. Mẹo cài đặt và bảo trì
- 10. Khối đầu cuối PCB so với các đầu nối khác
- 11. Xu hướng và đổi mới của ngành
- 12. Câu hỏi thường gặp
- 13. Kết luận
1. Tìm hiểu về khối thiết bị đầu cuối PCB

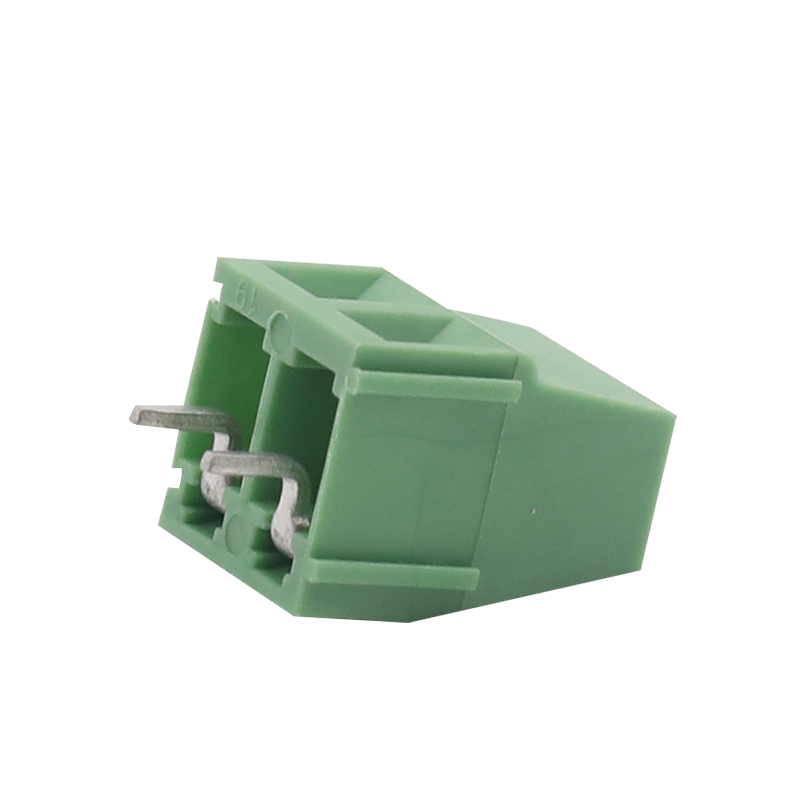

Khối đầu cuối PCB là một đầu nối điện được thiết kế để cố định dây trực tiếp vào bảng mạch in (PCB). Nó tạo ra kết nối điện ổn định giữa hệ thống dây điện bên ngoài và các mạch điện tử đồng thời đơn giản hóa việc lắp ráp, bảo trì và xử lý sự cố.
Không giống như kết nối dây hàn cố định, khối đầu cuối PCB cho phép người dùng kết nối và ngắt kết nối dây nhanh chóng mà không làm hỏng bảng mạch. Điều này làm cho chúng cực kỳ có giá trị trong các hệ thống cần bảo trì thường xuyên hoặc thay thế linh kiện.
Những kết nối này thường được tìm thấy trong:
- Hệ thống điều khiển công nghiệp
- Nguồn điện
- Hệ thống an ninh
- thiết bị HVAC
- Thiết bị viễn thông
- Thiết bị năng lượng tái tạo
- Điện tử ô tô
- Sản phẩm nhà thông minh
Chức năng chính:Khối thiết bị đầu cuối PCB cung cấp các kết nối dây an toàn, có tổ chức và chống rung đồng thời giảm thời gian lắp đặt và độ phức tạp của bảo trì.
2. Khối thiết bị đầu cuối PCB hoạt động như thế nào
Khối thiết bị đầu cuối PCB hoạt động bằng cách kẹp dây vào các thiết bị đầu cuối dẫn điện được gắn trực tiếp lên PCB. Dòng điện chạy từ dây bên ngoài qua dây dẫn kim loại và đi vào bảng mạch in.
Hầu hết các khối thiết bị đầu cuối PCB sử dụng một trong các phương pháp buộc dây sau:
| Phương thức kết nối | Sự miêu tả | Thuận lợi |
|---|---|---|
| Kẹp vít | Dây được cố định bằng ốc vít | Kết nối mạnh mẽ và đáng tin cậy |
| Kẹp lò xo | Áp suất lò xo giữ dây đúng vị trí | Lắp đặt nhanh và chống rung |
| Đẩy vào | Kết nối chèn trực tiếp | Lắp ráp nhanh |
| Loại rào cản | Rào chắn cách điện giữa các thiết bị đầu cuối | Tăng cường an toàn |
Sau khi kết nối, khối đầu cuối đảm bảo tính dẫn điện liên tục đồng thời bảo vệ chống lại tình trạng dây bị lỏng do vô tình.
3. Các loại khối thiết bị đầu cuối PCB chính
Các ứng dụng khác nhau yêu cầu thiết kế khối đầu cuối PCB khác nhau. Việc hiểu rõ các loại có sẵn giúp các kỹ sư lựa chọn được giải pháp phù hợp.
Khối thiết bị đầu cuối PCB xuyên lỗ
Chúng được gắn thông qua các lỗ khoan trên PCB và hàn ở phía đối diện. Chúng có độ bền cơ học tuyệt vời và thường được sử dụng trong môi trường có độ rung cao.
Khối thiết bị đầu cuối PCB gắn trên bề mặt
Thiết kế gắn trên bề mặt được gắn trực tiếp lên bề mặt PCB, hỗ trợ sản xuất tự động và bố cục nhỏ gọn.
Khối thiết bị đầu cuối PCB có thể cắm được
Các phiên bản có thể cắm cho phép rút phích cắm các đầu nối mà không cần ngắt kết nối từng dây riêng lẻ. Chúng lý tưởng cho các thiết bị mô-đun và bảo trì nhanh chóng.
Khối đầu cuối PCB góc phải
Thiết kế góc vuông tiết kiệm không gian theo chiều dọc và giúp tối ưu hóa bố cục bao vây.
Khối thiết bị đầu cuối PCB hiện tại cao
Được thiết kế cho tải điện nặng, các khối này có dây dẫn lớn hơn và khả năng chịu nhiệt được tăng cường.
Tự động hóa công nghiệp
Truyền tín hiệu đáng tin cậy và hiệu suất bền bỉ dưới sự rung động.
Thiết bị điện
Xử lý các yêu cầu về điện áp và dòng điện cao hơn một cách an toàn.
Điện tử tiêu dùng
Thiết kế nhỏ gọn hỗ trợ các sản phẩm nhỏ hơn và thông minh hơn.
4. Vật liệu và xây dựng
Hiệu suất của khối thiết bị đầu cuối PCB phụ thuộc rất nhiều vào vật liệu và thiết kế cấu trúc của nó.
| Thành phần | Vật liệu chung | Mục đích |
|---|---|---|
| Nhà ở | PA66 Ni lông | Khả năng chống cháy và cách nhiệt |
| dây dẫn | Hợp kim đồng | Độ dẫn điện |
| mạ | Thiếc hoặc Niken | Chống ăn mòn |
| Vít | Thép | Chốt cơ khí |
Vật liệu chất lượng cao cải thiện hiệu suất điện, ổn định nhiệt và độ bền lâu dài.
5. Ưu điểm chính
Khối thiết bị đầu cuối PCB mang lại lợi ích đáng kể cho nhà sản xuất, người lắp đặt và đội bảo trì.
- Dễ dàng nối dây:Đơn giản hóa việc lắp đặt và thay thế cáp.
- Giảm thời gian ngừng hoạt động:Bảo trì và xử lý sự cố nhanh hơn.
- Kết nối an toàn:Giữ dây cơ học mạnh mẽ.
- Thiết kế nhỏ gọn:Sử dụng hiệu quả không gian PCB.
- Khả năng mở rộng:Có sẵn trong nhiều cấu hình cực.
- Sự an toàn:Ngăn chặn sự cố ngắn mạch do tai nạn.
- Hiệu quả chi phí:Giảm chi phí nhân công lắp ráp.
- Tính linh hoạt:Hỗ trợ kích cỡ dây và điện áp đa dạng.
Nhiều kỹ sư thích các khối thiết bị đầu cuối PCB vì chúng đơn giản hóa việc bảo trì tại hiện trường đồng thời đảm bảo hiệu suất điện đáng tin cậy trong thời gian hoạt động dài.
6. Ứng dụng phổ biến
Khối thiết bị đầu cuối PCB được sử dụng trong hầu hết các ngành công nghiệp điện hiện đại.
Hệ thống điều khiển công nghiệp
Các nhà máy dựa vào các khối đầu cuối cho cảm biến, rơle, PLC và hệ thống tự động hóa trong đó khả năng chống rung và khả năng tiếp cận bảo trì là rất quan trọng.
Năng lượng tái tạo
Bộ biến tần năng lượng mặt trời và hệ thống năng lượng gió sử dụng khối đầu cuối PCB để truyền tải điện hiệu quả và kết nối ổn định trong điều kiện môi trường thay đổi.
Thiết bị y tế
Thiết bị điện tử y tế yêu cầu kết nối có độ tin cậy cao cho các thiết bị giám sát và hệ thống chẩn đoán.
Vận tải
Hệ thống đường sắt, xe điện và trạm sạc sử dụng các khối đầu cuối chắc chắn cho các ứng dụng dòng điện cao.
Tòa nhà thông minh
Hệ thống điều khiển ánh sáng, thiết bị an ninh và thiết bị HVAC phụ thuộc vào các kết nối PCB có tổ chức.
7. Cách chọn khối thiết bị đầu cuối PCB phù hợp
Việc lựa chọn khối thiết bị đầu cuối PCB chính xác đòi hỏi phải xem xét cẩn thận các yêu cầu kỹ thuật và môi trường.
| Yếu tố lựa chọn | Tại sao nó quan trọng |
|---|---|
| Đánh giá hiện tại | Ngăn ngừa quá nhiệt |
| Đánh giá điện áp | Đảm bảo hiệu suất cách nhiệt an toàn |
| Kích thước dây | Đảm bảo khả năng tương thích thích hợp |
| Kích thước sân | Ảnh hưởng đến khoảng cách PCB |
| Kiểu lắp | Hỗ trợ các yêu cầu bố cục |
| Nhiệt độ hoạt động | Đảm bảo độ bền lâu dài |
| Bảo vệ môi trường | Bảo vệ khỏi bụi và độ ẩm |
Người mua cũng nên xác minh các chứng nhận như tuân thủ UL, CE và RoHS khi lựa chọn sản phẩm cho thị trường quốc tế.
8. Những sai lầm người mua thường mắc phải
Việc lựa chọn khối thiết bị đầu cuối không chính xác có thể dẫn đến những hỏng hóc tốn kém, quá nhiệt hoặc các vấn đề về bảo trì.
- Chọn xếp hạng hiện tại không đủ
- Bỏ qua điều kiện môi trường
- Sử dụng kích thước dây không tương thích
- Lựa chọn vật liệu chất lượng thấp
- Thiết kế khoảng cách PCB không đúng
- Bỏ qua yêu cầu về độ rung
- Bỏ qua các chứng nhận an toàn quốc tế
Đánh giá kỹ thuật cẩn thận giúp tránh các vấn đề về độ tin cậy và thời gian ngừng hoạt động không mong muốn.
9. Mẹo cài đặt và bảo trì
Việc lắp đặt đúng cách là điều cần thiết để đảm bảo hiệu suất ổn định và an toàn về điện.
Thực hành tốt nhất về cài đặt
- Sử dụng mô-men xoắn tuốc nơ vít chính xác.
- Tránh vặn vít quá chặt.
- Tước dây cách điện chính xác.
- Ngăn ngừa tình trạng dây bị lỏng.
- Thực hiện theo các thông số kỹ thuật hiện tại và điện áp.
- Kiểm tra chất lượng mối hàn đối với các mẫu xuyên lỗ.
Khuyến nghị bảo trì
- Kiểm tra các kết nối định kỳ.
- Kiểm tra các dấu hiệu quá nhiệt.
- Tìm kiếm sự ăn mòn hoặc đổi màu.
- Siết lại các vít nếu cần thiết.
- Làm sạch bụi tích tụ thường xuyên.
Kiểm tra định kỳ giúp kéo dài đáng kể tuổi thọ của khối thiết bị đầu cuối PCB và giảm thiểu sự cố về điện.
10. Khối đầu cuối PCB so với các đầu nối khác
| Tính năng | Khối thiết bị đầu cuối PCB | Dây hàn | Đầu nối uốn |
|---|---|---|---|
| BẢO TRÌ | Dễ | Khó | Vừa phải |
| Tốc độ cài đặt | Nhanh | Chậm | Nhanh |
| Khả năng tái sử dụng | Xuất sắc | Nghèo | Tốt |
| Độ tin cậy | Cao | Cao | Cao |
Khối thiết bị đầu cuối PCB mang lại sự cân bằng tuyệt vời giữa độ tin cậy, khả năng bảo trì và hiệu quả lắp đặt.
11. Xu hướng và đổi mới của ngành
Khi thiết bị điện tử tiếp tục phát triển, công nghệ khối thiết bị đầu cuối PCB đang phát triển nhanh chóng.
- Thiết kế mật độ cao thu nhỏ
- Công nghệ đẩy vào không cần dụng cụ
- Tăng cường khả năng chống rung
- Tích hợp giám sát thông minh
- Công suất hiện tại cao hơn
- Vật liệu chống cháy cải tiến
- Sản xuất thân thiện với môi trường
Các nhà sản xuất cũng đang phát triển các giải pháp cho Công nghiệp 4.0, xe điện và hệ thống năng lượng tái tạo.
12. Câu hỏi thường gặp
Mục đích chính của khối thiết bị đầu cuối PCB là gì?
Mục đích chính của nó là cung cấp các kết nối dây an toàn và có thể tháo rời cho các bảng mạch in.
Các khối thiết bị đầu cuối PCB có thể tái sử dụng được không?
Đúng. Hầu hết các khối thiết bị đầu cuối PCB được thiết kế để lắp và tháo dây nhiều lần.
Những ngành công nghiệp nào sử dụng khối thiết bị đầu cuối PCB nhiều nhất?
Tự động hóa công nghiệp, hệ thống điện, năng lượng tái tạo, viễn thông, vận tải và các ngành điện tử tiêu dùng sử dụng chúng một cách rộng rãi.
Làm cách nào để chọn xếp hạng hiện tại chính xác?
Chọn khối thiết bị đầu cuối có xếp hạng hiện tại cao hơn tải dự kiến tối đa của hệ thống để đảm bảo vận hành an toàn.
Điều gì gây ra khối thiết bị đầu cuối quá nóng?
Các nguyên nhân phổ biến bao gồm lỏng dây, dòng điện quá mức, kích thước dây không phù hợp và vật liệu dẫn điện kém chất lượng.
Khối thiết bị đầu cuối PCB có thể xử lý rung động không?
Đúng. Thiết kế kẹp lò xo và kẹp vít chất lượng cao mang lại khả năng chống rung tuyệt vời.
13. Kết luận
Khối thiết bị đầu cuối PCB đóng một vai trò quan trọng trong việc đảm bảo các kết nối điện an toàn, hiệu quả và có thể bảo trì trong vô số ngành công nghiệp. Tính linh hoạt, độ tin cậy và dễ lắp đặt khiến chúng không thể thiếu trong các hệ thống điện tử hiện đại.
Cho dù được sử dụng trong máy móc công nghiệp, thiết bị năng lượng tái tạo, hệ thống giao thông hay điện tử tiêu dùng, việc chọn khối thiết bị đầu cuối PCB phù hợp sẽ ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và độ tin cậy lâu dài.
Khi công nghệ tiếp tục phát triển, các giải pháp khối thiết bị đầu cuối PCB tiên tiến sẽ ngày càng nhỏ gọn, thông minh và hiệu quả hơn để đáp ứng nhu cầu ngày càng tăng của thị trường.
