Thảo luận ngắn gọn về khối thiết bị đầu cuối PCB

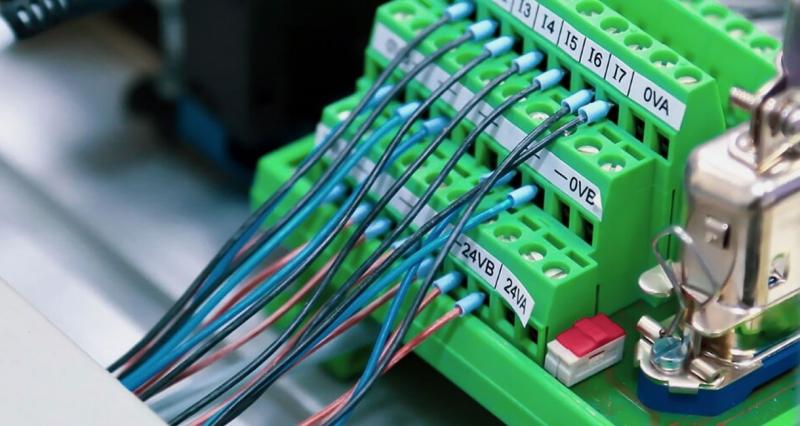

Khối thiết bị đầu cuối PCB, do có nhiều ưu điểm, được sử dụng rộng rãi trong tự động hóa công nghiệp. Các đặc tính của chúng như tính ổn định, độ bền, an toàn và giảm yêu cầu bảo trì giúp nâng cao độ tin cậy của hệ thống và đảm bảo thiết bị hoạt động ổn định lâu dài.

Khối thiết bị đầu cuối PCB có nhiều loại khác nhau, thường được phân loại dựa trên các tình huống sử dụng, phương thức kết nối và phương pháp cài đặt khác nhau.。

Loại vít

 Đặc điểm: Cáp được kẹp chặt bằng vít để tạo thành kết nối điện an toàn. Loại khối đầu cuối này phù hợp với hầu hết các thiết bị điện, đặc biệt là các ứng dụng có dòng điện cao hơn.

 Ứng dụng: Thường được sử dụng trong tủ điều khiển điện, hộp phân phối và các thiết bị tương tự khác.

 Ưu điểm: Dễ lắp đặt, tiếp xúc đáng tin cậy và có khả năng chịu được dòng điện cao hơn.

Loại lò xo

  Tính năng: Nó sử dụng lực lò xo để kẹp dây, loại bỏ sự cần thiết của các công cụ bổ sung. Sau khi lắp cáp vào, lò xo sẽ ​​tự động siết chặt.

 Ứng dụng: Thường thấy trong một số thiết bị tự động hóa, hệ thống điều khiển PLC, thiết bị phân phối hiện đại.

 Ưu điểm: Lắp đặt nhanh, buộc chặt chắc chắn, phù hợp với những ứng dụng yêu cầu tháo gỡ hoặc thay thế cáp thường xuyên.

Chúng ta thường thấy mô tả về bước chân cho các khối thiết bị đầu cuối. Hôm nay chúng ta hãy mở rộng về điểm này.

Khoảng cách chân cắm đề cập đến khoảng cách giữa hai chân hoặc đầu nối liền kề trong các khối đầu cuối cố định (và các đầu nối khác), thường được đo bằng milimét (mm). Đây là thông số quan trọng trong việc thiết kế khối đầu cuối và đầu nối. Dưới đây là một số lý do tại sao cao độ pin lại quan trọng và tầm quan trọng của nó:

Thiết kế tiêu chuẩn

Mục đích

Việc tiêu chuẩn hóa bước chân cho phép các khối đầu cuối tương thích với nhiều thiết bị và bảng mạch khác nhau, đảm bảo khả năng tương thích và khả năng thay thế lẫn nhau. Khoảng cách chốt được tiêu chuẩn hóa giúp đơn giản hóa quá trình sản xuất cho nhà sản xuất và giảm sự không tương thích giữa các nhãn hiệu và thiết bị khác nhau. Ví dụ, bước chân 2,54mm (thường được gọi là bước 0,1 inch) được sử dụng rộng rãi trong các linh kiện điện tử và kết nối bảng mạch, đảm bảo khớp đúng giữa các thành phần khác nhau.

Mật độ và không gian

Kích thước của bước chân xác định khoảng cách giữa các thiết bị đầu cuối, từ đó ảnh hưởng đến mật độ và việc sử dụng không gian của thiết bị. Trong các bảng mạch hoặc thiết bị có mật độ cao, khoảng cách chân cắm nhỏ hơn giúp giảm không gian chiếm dụng, cho phép thêm nhiều điểm kết nối hơn trong một khu vực hạn chế. Ví dụ: các đầu nối được sử dụng trong bảng mạch mật độ cao có thể sử dụng bước chân cắm là 0,8mm hoặc 1,0mm để tiết kiệm không gian, trong khi đầu nối cho các bộ phận lớn hơn có thể chọn bước chân cắm lớn hơn, chẳng hạn như 2,54mm.

Hiệu suất điện

●Kích thước bước chân ảnh hưởng đến đặc tính điện của khối đầu cuối, bao gồm trở kháng, tốc độ truyền và khả năng mang dòng. Bước chân quá nhỏ có thể dẫn đến tiếp xúc kém hoặc nhiễu điện, trong khi bước quá lớn có thể lãng phí không gian và tăng điện trở tiếp xúc

●Đối với các mạch liên quan đến việc truyền tín hiệu tốc độ cao (chẳng hạn như bus dữ liệu hoặc mạch truyền thông), có thể chọn bước chân nhỏ hơn trong quá trình thiết kế để giảm độ trễ và nhiễu khi truyền tín hiệu.

Độ bền cơ học và sự ổn định

●Bước chân cắm lớn hơn thường có nghĩa là có nhiều không gian hơn giữa các khối đầu cuối, cho phép chân cắm dày hơn hoặc cấu trúc kết nối chắc chắn hơn. Điều này giúp tăng cường độ bền cơ học của kết nối, làm cho nó phù hợp với các ứng dụng có dòng điện cao hoặc những ứng dụng yêu cầu độ ổn định cơ học cao hơn. Không gian tăng lên cho phép các kết nối bền hơn, có thể chịu được áp lực vật lý, độ rung hoặc các lực cơ học khác hiệu quả hơn.

●Đối với các khối thiết bị đầu cuối trong các ứng dụng như ô tô hoặc thiết bị công nghiệp, có thể cần có bước chốt lớn hơn (ví dụ: 5 mm) để đảm bảo độ ổn định và độ chắc chắn trong môi trường chịu rung hoặc va đập. Khoảng cách chân cắm tăng lên cho phép các kết nối chắc chắn hơn, có thể chịu được các ứng suất cơ học điển hình trong những môi trường này tốt hơn, giúp duy trì tiếp xúc điện đáng tin cậy và ngăn ngừa lỗi kết nối.

Thích ứng với các kích cỡ dây khác nhau

●Bước chân của khối đầu cuối cũng phải tính đến thông số kỹ thuật của dây hoặc cáp đang được sử dụng. Khoảng cách chốt lớn hơn cho phép sử dụng dây dày hơn, khiến nó phù hợp với các ứng dụng có công suất cao hoặc dòng điện cao. Bước chốt nhỏ hơn phù hợp hơn với các thiết bị có độ chính xác và công suất thấp.

●Các đầu nối dùng cho các thiết bị điện tử nhỏ (chẳng hạn như điện thoại hoặc máy tính) thường chọn các bước chân cắm nhỏ hơn để có thiết kế nhỏ gọn, trong khi các đầu nối dành cho các thiết bị công suất cao hoặc hệ thống điện chọn các bước chân cắm lớn hơn để chứa dòng điện cao hơn.

Thuận tiện sản xuất và lắp ráp

●Các bước chốt khác nhau giúp đơn giản hóa các thao tác trong quá trình sản xuất và lắp ráp. Ví dụ: bước chốt lớn hơn tạo điều kiện thuận lợi cho hoạt động cắm và chạy, khiến nó phù hợp với các kết nối thủ công, trong khi bước chốt nhỏ hơn phù hợp hơn với dây chuyền sản xuất tự động.

●Trong quy trình sản xuất tự động, các thiết bị đầu cuối có bước nhỏ hơn có thể được hàn hoặc lắp ráp dễ dàng và chính xác bằng máy.

Thích nghi với các môi trường làm việc khác nhau.

●Việc lựa chọn bước chốt cũng liên quan đến môi trường làm việc. Khoảng cách chốt lớn hơn giúp tản nhiệt tốt hơn và chống lại sự can thiệp của môi trường, giúp nó phù hợp với nhiệt độ cao, độ ẩm cao và các môi trường khắc nghiệt khác; bước chốt nhỏ hơn có thể được sử dụng trong môi trường hạn chế về không gian.

●Trong các lĩnh vực cao cấp như hàng không vũ trụ hoặc thiết bị y tế, có thể sử dụng các đầu nối có yêu cầu khắt khe hơn, trong đó thiết kế bước chốt có tính đến các yếu tố như độ chính xác cao, chống nhiễu và thu nhỏ.

Bước chân là một thông số quan trọng trong thiết kế đầu nối đầu cuối, ảnh hưởng trực tiếp đến chức năng, hiệu suất, độ tin cậy và mức sử dụng không gian của thiết bị. Tùy thuộc vào yêu cầu ứng dụng cụ thể mà việc lựa chọn bước chân phù hợp sẽ đảm bảo tính an toàn, ổn định và tương thích của kết nối.
